Сотрудники МГУ, публикующие научные труды (статьи, монографии, тезисы, атласы и т.п.) на основе результатов, полученных в ходе работы над ними с использованием оборудования, приобретенного за счет средств Программы развития МГУ, должны отражать информацию об этом в научных трудах.

В обязательном порядке указывается следующий текст:

«Работа выполнена с использованием оборудования, приобретенного за счет средств Программы развития Московского университета»;

«This work was supported in part by M.V.Lomonosov Moscow State University Program of Development», «The authors acknowledge (partial) support from M.V.Lomonosov Moscow State University Program of Development»

или (например, в случае совместных работ)

«SYE (где SYE – инициалы только одного из соавторов) acknowledges (partial) support from M.V.Lomonosov Moscow State University Program of Development».

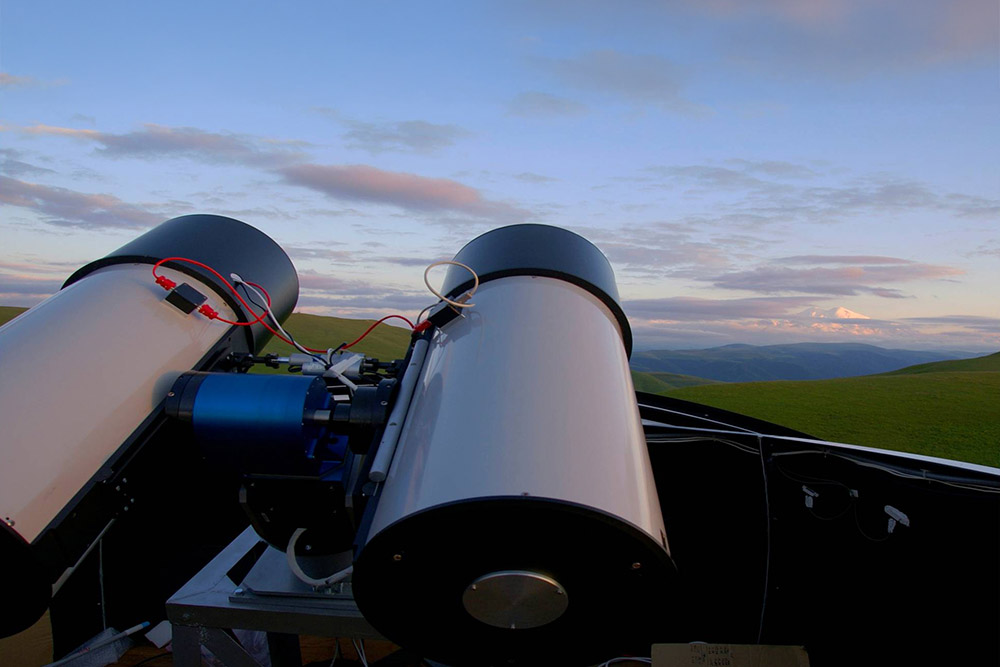

Глобальная роботизированная сеть телескопов-роботов МАСТЕР МГУ (observ.pereplet.ru, master.sai.msu.ru) создана под руководством профессора В. М. Липунова учеными Московского университета (ПНР 3.12) для открытия и исследования процессов, сопровождающих образование черных дыр и нейтронных звезд — гамма-всплесков (самых мощных взрывов во Вселенной), а также термоядерных вспышкек на белых карликах, вспышек ядер галактик и квазаров — свечение плазмы вблизи сверхмассивных чёрных дыр и вспышек пока еще неизвестной природы (взрывы килоновых и явление выхода ударных волн на поверхность предсверхновых и др.).

Роботизированные телескопы — это не просто автоматически наводящиеся телескопы по заданной программе. Это телескопы способные автономно выбирать стратегию обзора неба, обрабатывающие огромные потоки информации (в сети МАСТЕР ежесуточный поток информации измеряется терабайтами) в режиме реального времени Российские телескопы-роботы МАСТЕР расположены сейчас под Благовещенском (на базе обсерватории Благовещенского педагогического университета), под Иркутском (астрофизический центр Тунка), на Урале (Коуровская обсерватория Уральского Федерального Университета), под Кисловодском на Кавказской Горной Обсерватории МГУ, в Аргентине и под Москвой.

Сеть МАСТЕР является одной из самых эффективных систем мониторинга космических взрывов в мире. Так, за последние 2.5 года телескопами МАСТЕР обнаружены более 600 вспышек, расположенных на расстояниях от нескольких сотен световых лет до миллиарда световых лет и открыты несколько потенциально опасных астероидов.

Крупнейшие наземные и космические телескопы мира проводят спектральные исследования открываемых на МАСТЕР объектов: 10.4м телескоп GCT (Большой Канарский Телескоп, Испания), 10-м телескоп SALT (ЮАР), 4.2-м WHT (Канары, Испания), 3.6-м NTT (ESO, Chile), 9.2-м HET (США), гамма-обсерватории Swift и ИНТЕГРАЛ (кооперация ЕС, России, США) , 6-м БТА САО РАН (Россия), 2.1-м Guillermo Haro (Мексика),1.8-м Сopernico telescope (Италия), 1.5-м Fred Lawrence Whipple (США) и др.

Поскольку проект инновационный и охватывает широкий спектр современных технологий, проект поддержан тремя технологическими платформами: Национальная космическая технологическая платформа; Технологии мехатроники, встраиваемых систем управления, радиочастотной идентификации и роботостроение; Национальная суперкомпьютерная технологическая платформа.

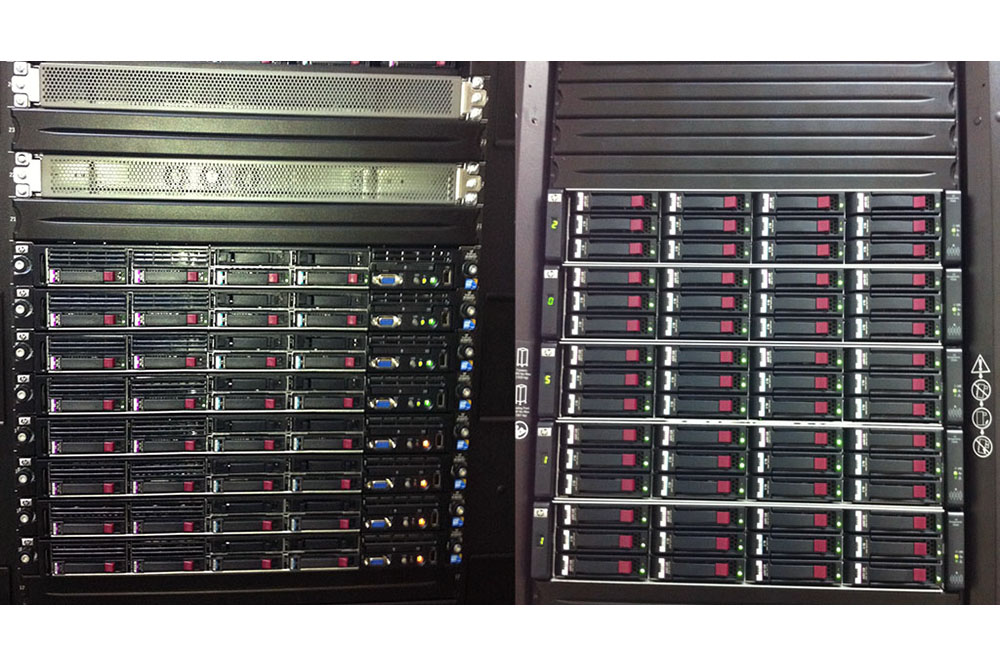

Комплекс оборудования для хранения и обработки астрономических данных состоит из системы хранения данных HP MSA P2000G3 FC общим объемом 84 Тб и кластера из 8 серверов HP Proliant DL360 G7 с общей системой интерконекта. Комплекс используется для хранения и поточной обработки астрономических изображений, спектров, каталогов и модельных данных полученных как на телескопах ГАИШ МГУ, так и в рамках других проектов.

Сотрудники ГАИШ МГУ с помощью данного комплекса проводят обработку астрономических данных на основе оригинальных методик, разрабатывают программы численного моделирования.

Оборудование установлено в серверной ГАИШ МГУ, комната 5а.

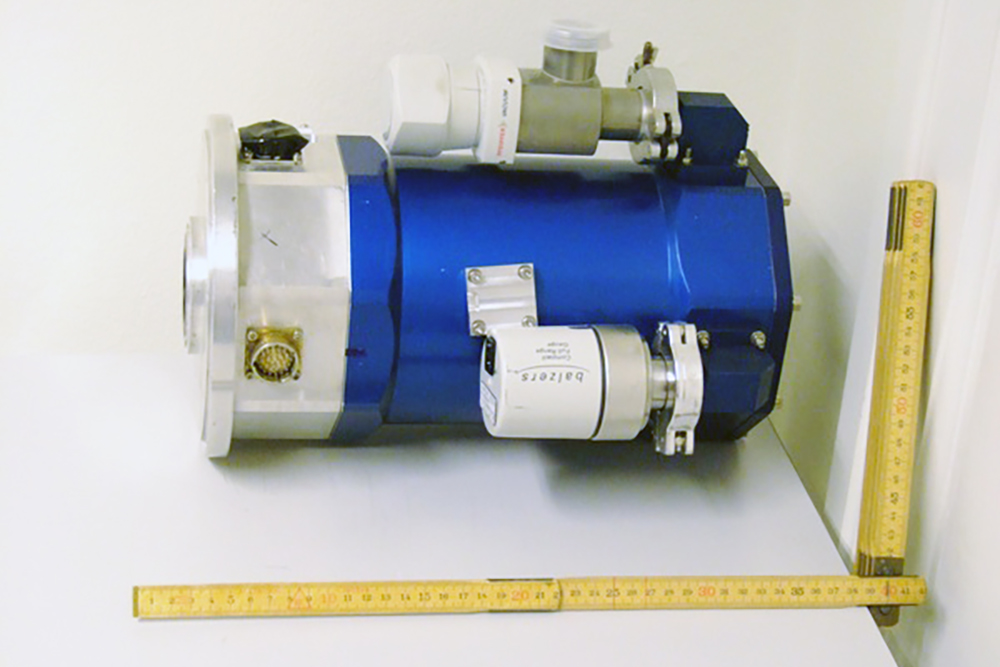

Низкошумящая спектрофотометрическая ПЗС-камера (далее «ПЗС-камера»), серийный номер NBI-1020GA, изготовлена институтом Н.Бора (NBI, Копенгагенский университет, Дания) и предназначена для получения прямых изображений или их спектров при помощи оптического телескопа и спектрографа. Установлена на Кавказской горной обсерватории МГУ (г. Кисловодск).

Конструктивно ПЗС-камера состоит из ПЗС-детектора с освещением с обратной стороны (back-illuminated) формата 2048х2064 элементов (E2V CCD-230-42 серийный номер 072911706) размером 15х15 мкм, охлаждаемого в процессе работы до -120C, вакуумированного криостата, содержащего жидкий азот для охлаждения чипа, и блока управляющей электроники (контроллера). Управление от ПК с PCI-картой опто-волоконной связи с контроллером. Программное обеспечение ccd3comm для ОС Linux (Ubuntu 10.4), см. сайт производителя.

Скорость считывания от 113 до 800 тыс.пикселей в секунду, шум считывания 7 электронов (на скорости 200ks/s), квант преобразования 0.48e-/ADU, спектральный диапазон от 0.3 до 1.0 мкм (оптическое окно из кварца). Запись выходных изображений в формате FITS (32bit/pix). Обработка данных в среде ESO-MIDAS или др.

В режиме прямых изображений камера устанавливается в порт Кассегрена 2.5м телескопа КГО ГАИШ (Fэкв=20м) и используется для широкополосной фотометрии с фильтрами следующих стандартных фотометрических систем: U,B,V,R,I (Джонсона-Казинса, состав стекол по M.Bessel, 2005) и u’,g’,r’,i’,z’ (SDSS). Фильтры диаметром 100мм изготовлены Asahi Spectra Co.

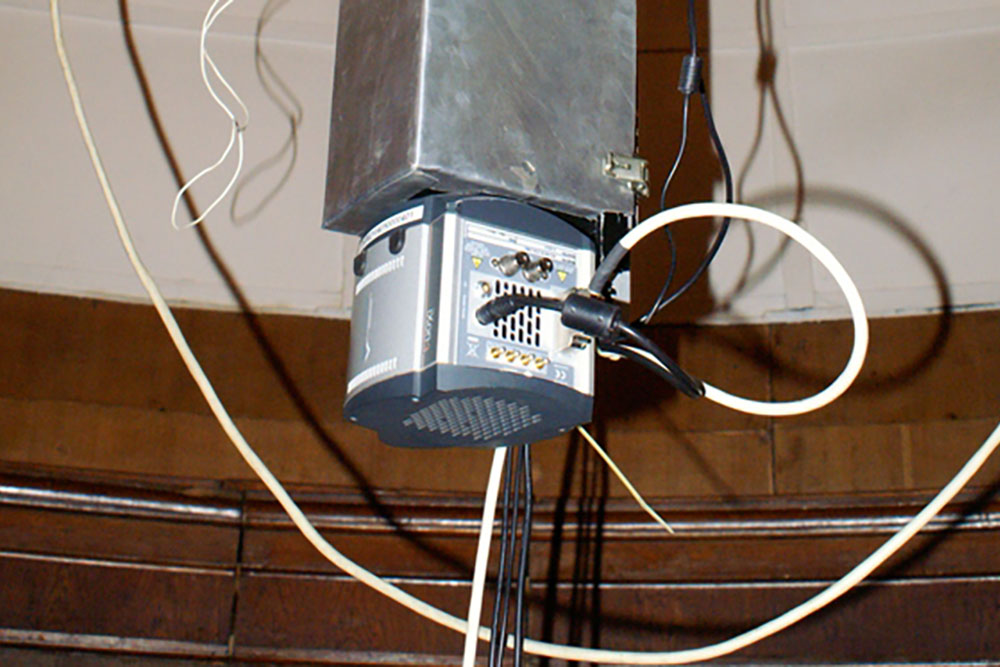

В ГАИШ детектор Andor iXon 897 используется в качестве регистрирующего свет элемента в многорежимной быстрой камере, комбинирующей метод спекл-интерферометрии и прецизионной поляриметрии. Спекл-интерферометрия — это метод достижения дифракционного разрешения на оптических телескопах при наблюдении через турбулентную атмосферу. В режиме поляриметра возможно достижение точности измерения 0.0001 безразмерных параметров Стокса Q и U. В данный момент возможны наблюдения с этим приром на 70-см телескопе АЗТ-2, в дальнейшем камера станет постоянным навесным прибором на 2.5-м телескопе КГО ГАИШ МГУ.

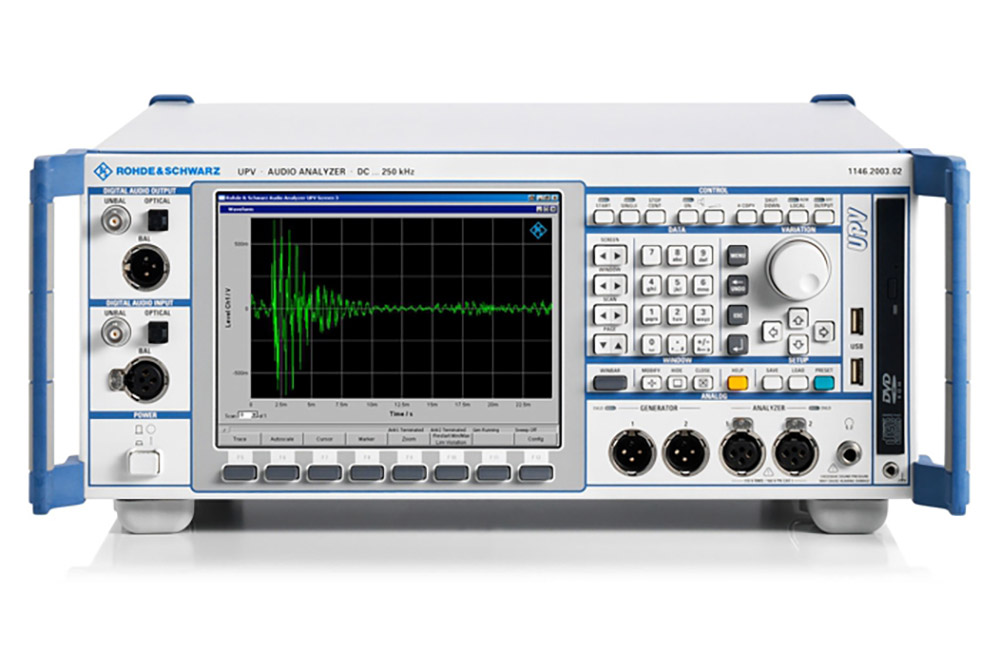

Анализатор звуковых сигналов R&S-UPV выполняет практически все возможные измерения на аналоговых и цифровых интерфейсах: от измерения искажениий и отображения спектра до анализа цифрового интерфейса. Возможно одновременное выполнение и отображение результатов измерениий.

• Подходит для всех видов интерфейсов: аналоговых, цифровых и комбинированных
• Одновременное отображение множества измерительных функций
• Частота дискретизации до 400 кГц
• Программируемые пользователем фильтры для анализаторов и генераторов

Техническое описание Аудиоанализатора R&S-UPV:
http://www.rohde-schwarz.com/en/product/upv-productstartpage_63493-7558.html

Прибор установлен в к.5 ГАИШ МГУ

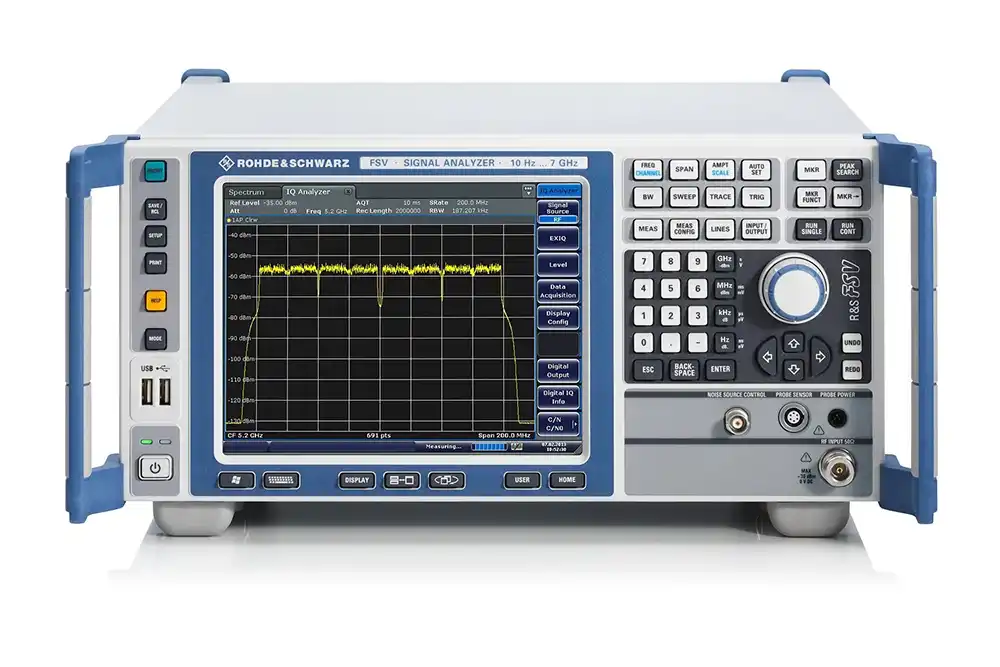

R&S-FSV — быстрый и универсальный анализатор спектра и сигналов, предназначенный для разработки, производства, установка и обслуживания радиотехнических систем.

Технические характеристики прибора:

• Диапазон частот от 10 Гц до 4
• Полоса анализа сигнала до 160 МГц
• Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
• Программное обеспечение для анализа сигналов GSM/EDGE (включая EDGE evo),
  WCDMA/HSPA+, LTE, WiMAX, WLAN и методов аналоговой модуляции
• Фазовый шум — 110 дБн/Гц при отстройке от несущей 10 кГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБмВт
• Средний уровень собственных шумов (DANL) в полосе 1 Гц: 155 дБмВт на частоте 1 ГГц

Техническое описание анализатора спектра:
http://www.rohde-schwarz.com/en/product/fsv-productstartpage_63493-10098.html

Прибор установлен в к.5 ГАИШ МГУ

Инфракрасная (ИК) камера предназначена для получения прямых снимков астрономических объектов или их спектров в диапазоне длин волн от 0,9 до 2,5 мкм (ближний ИК-диапазон). Камера изготовлена компанией Mauna Kea Infrared, LLC (Hawaii, USA) и имеет детектор Hawaii-2RG формата 2Kx2K.

Детектор Hawaii-2RG имеет низкий темновой ток ~0.02 e-/s, шум считывания ~15 e-, квант преобразования A/D 2.5e-/ADU, полную емкость ячейки ~100000 e- и работает в двух режимах считывания — неразрушающее считывание (RAMP) и двойной коррелированной выборки (Double Correlated Sampling).

Астрономическая инфракрасная камера «ASTRONIRCAM» охлаждается жидким азотом (рабочая температура детектора ~80 K) и работает в двух режимах — спектральном и фотометрическом. В спектральном режиме ширина щели от 1″ до 10″, длина щели 1 или 5 угловых минут, разрешение R=1550 (для щели 1″). В фотометрическом режиме используется центральная область детектора размером 1024×1024 элементов. Поле зрения камеры 5 угловых минут, масштаб изображения 0.3 arcseconds/pixel. Камера имеет 12 сменных охлаждаемых фильтров: J, H, Ks, H2, Br Gamma, Kcont, CO, FEII, CH4 on, CH4 off, polarizer 0 deg, polarizer 90 deg .

Инфракрасная камера «ASTRONIRCAM» с 2015 г. должна стать штатным прибором 2.5-метрового телескопа Кавказской горной обсерватории МГУ (г. Кисловодск) в фокусе Нэсмита, который оснащен механическим деротатором.
